Datenerhebung auf dem Schulhof
Jetzt führt ihr eure Untersuchung durch.
Sammelt an eurem Standort Messdaten, um eure Hypothese zu überprüfen.
Achtet darauf:
- sorgfältig zu messen
- alle Werte vollständig einzutragen
- die Messregeln einzuhalten
Nur vergleichbare Daten helfen euch später bei der Auswertung.
1. Schritt: Nummer der senseBox & Fläche eintragen

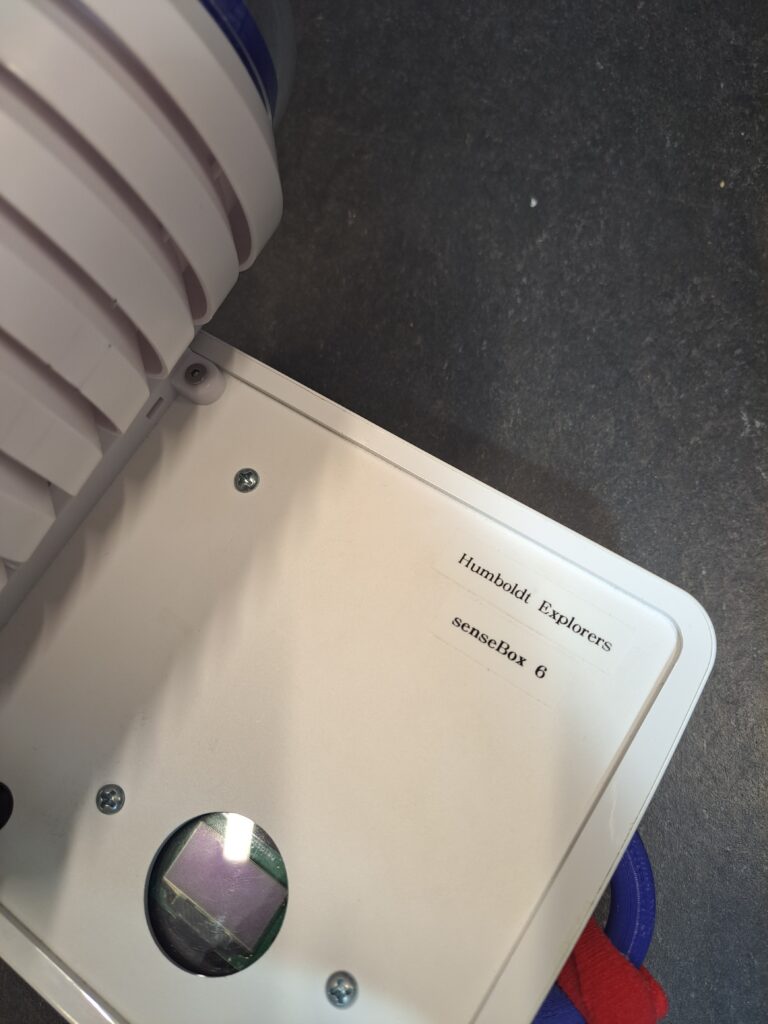

Die Nummer eurer senseBox steht auf der vorderen Seite.
Wählt die entsprechende Nummer der senseBox aus.
Wählt außerdem das Material eurer Fläche aus, das euch von uns zugeteilt wurde
(Rasen, Stein, Beton oder Sand).
Weiter unten findet ihr Beispiele.
Rasen
Stein
Beton
Sand
Checkliste
2. Schritt: Untersuchungsfläche im Schatten wählen & aufbauen
Sucht euch eine Fläche im Schatten, die aus dem Material besteht, dass euch zugewiesen wurde (Sand/Rasen/Beton/Stein).
ACHTUNG: Die Fläche muss komplett aus diesem Material bestehen, es darf keine Mischung aus z.B. Beton und Rasen sein. Kleinere Lücken sind erlaubt.)

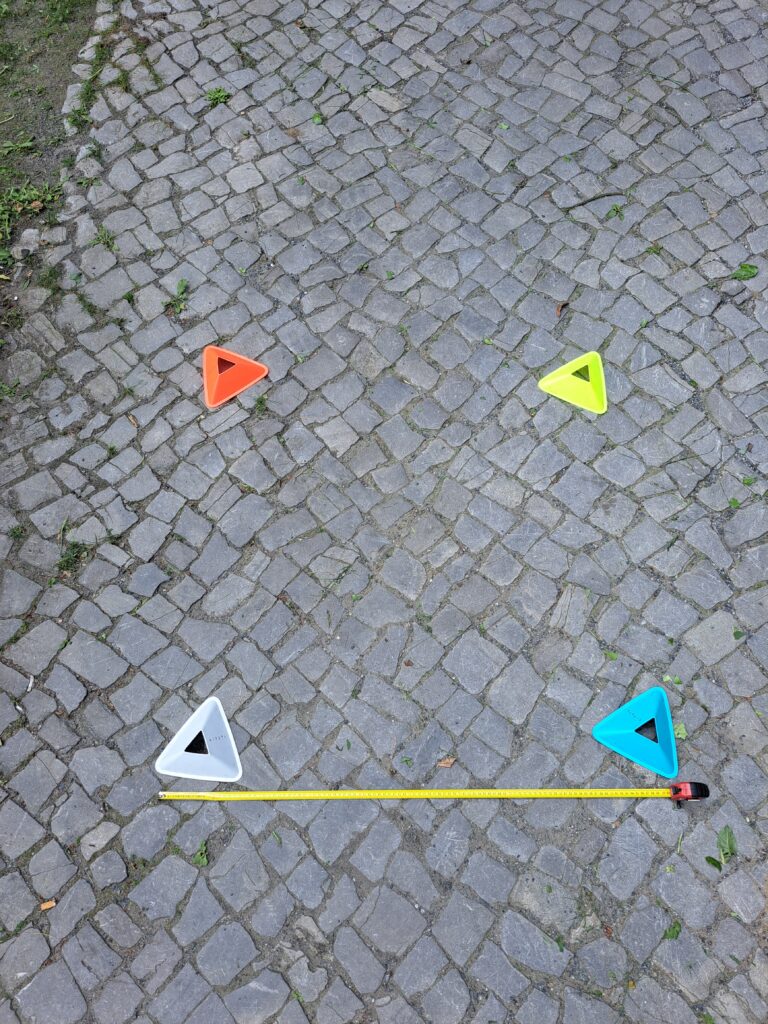

Messt mit dem Maßband auf eurer Fläche ein Quadrat ab.
Jede Seite soll ein Meter lang sein.
Markiert die 4 Ecken mit je einem Hütchen.

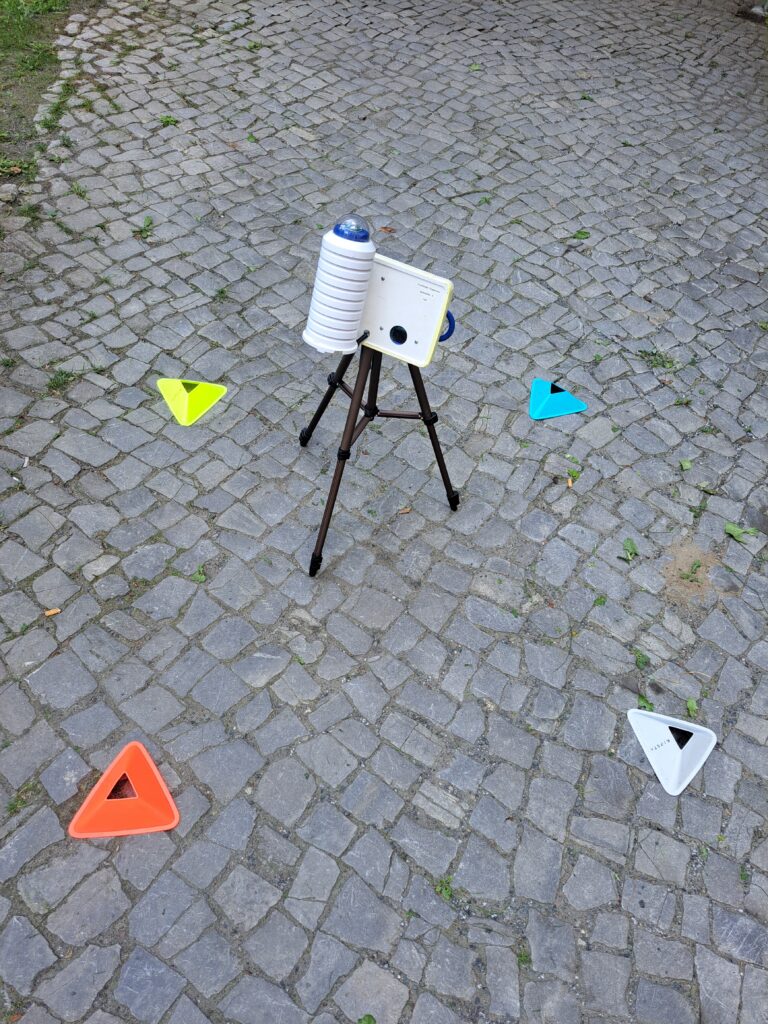

Stellt eure senseBox in eure Untersuchungsfläche.
Achtet darauf, dass ihr die Sensoren der SenseBox nicht mit eurem eigenen Schatten verdeckt!
Checkliste
3. Schritt: senseBox anschalten & Versiegelung schätzen
Erst jetzt schaltet ihr die senseBox ein.

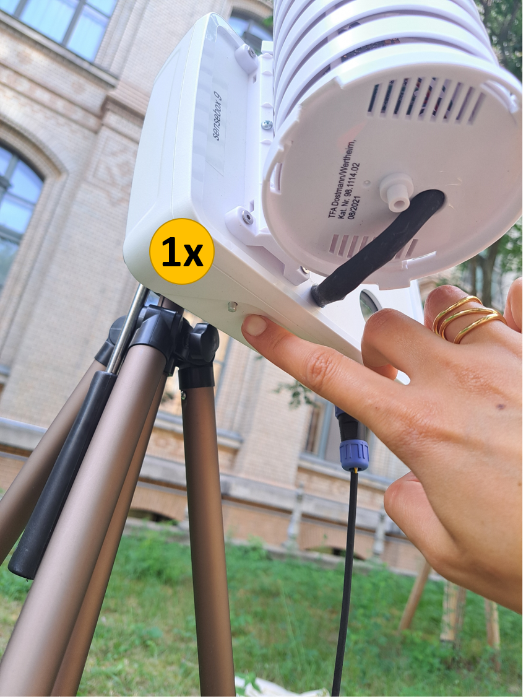

Der silberne Anschaltknopf befindet sich auf der unteren Seite.
Zum Einschalten müsst ihr ihn einmal kurz drücken.
Ihr solltet nun Daten auf dem Display eurer senseBox sehen können.
– insert Bild von Display –
Schätzt den Versiegelungsgrad eurer Untersuchungsfläche in Prozent (%).
Bewegt den Regler so, dass er zeigt, zu wie viel Prozent eure Fläche versiegelt ist.
Checkliste
4. Schritt: Messwerte ablesen und eintragen Runde 1
Die senseBox misst nun automatisch Daten
- zu der Helligkeit in LUX
- zu der Luftfeuchtigkeit in %,
- sowie zu der Lufttemperatur in °C.
– eventuell Icons einfügen, wenn es welche gibt? –
SenseBox-Profi 1 liest nun die Messwerte für eure*n Protokollant*in laut vor.
Der*Die Protokollant*in trägt die Messwerte in der Tabelle unten in der Spalte MESSUNG 1 ein.
– insert Tabelle mit Überschrift: Messung im Schatten –

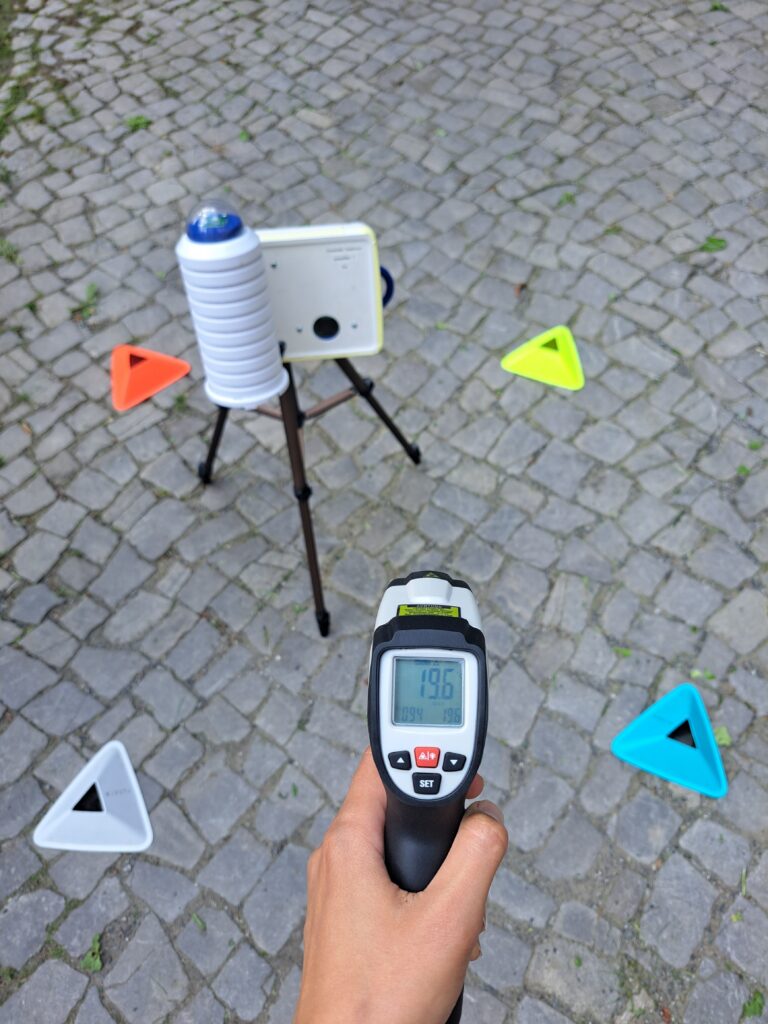

Die senseBox misst allerdings nicht die Oberflächentemperatur, weshalb wir diese selber mit einem Infrarot-Oberflächenthermometer messen müssen.
SenseBox-Profi 1 misst deshalb nun die Oberflächentemperatur °C mit dem Infrarot-Oberflächenthermometer und liest sie laut vor.
Der*Die Protokollant*in trägt diesen Messwert ebenfalls in der Tabelle unten in der Spalte MESSUNG 1 ein.
Checkliste
5. Schritt: Messwerte ablesen und eintragen Runde 2

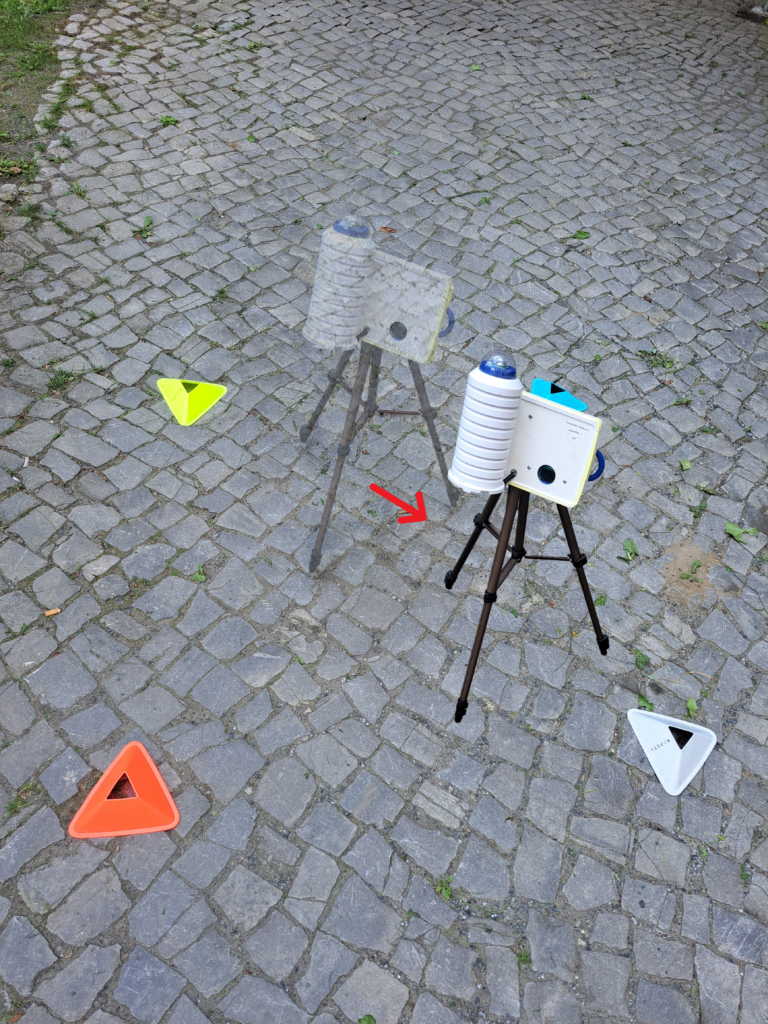

SenseBox-Profi 2 verstellt nun die SenseBox innerhalb eurer Schatten-Fläche um wenige Zentimeter, um weitere Messwerte zu erheben.
SenseBox-Profi 2 liest nun die neuen Messwerte für eure*n Protokollant*in laut vor.
Der*Die Protokollant*in trägt die Messwerte in der Tabelle unten in der Spalte MESSUNG 2 ein.
– insert Tabelle-
SenseBox-Profi 2 misst außerdem erneut die Oberflächentemperatur °C mit dem Infrarot-Oberflächenthermometer und liest sie laut vor.
Der*Die Protokollant*in trägt diesen Messwert ebenfalls in der Tabelle unten in der Spalte MESSUNG 2 ein.
Checkliste
6. Schritt: Messwerte ablesen und eintragen Runde 3
SenseBox-Profi 3 verstellt nun die SenseBox innerhalb eurer Fläche ein letztes Mal um wenige Zentimeter, um weitere Messwerte zu erheben.
SenseBox-Profi 3 liest nun die neuen Messwerte für eure*n Protokollant*in laut vor.
Der*Die Protokollant*in trägt die Messwerte in der Tabelle unten in der Spalte MESSUNG 3 ein.
SenseBox-Profi 3 misst außerdem erneut die Oberflächentemperatur °C mit dem Infrarot-Oberflächenthermometer und liest sie laut vor.
Der*Die Protokollant*in trägt diesen Messwert ebenfalls in der Tabelle unten in der Spalte MESSUNG 3 ein.
– insert Tabelle –
Checkliste

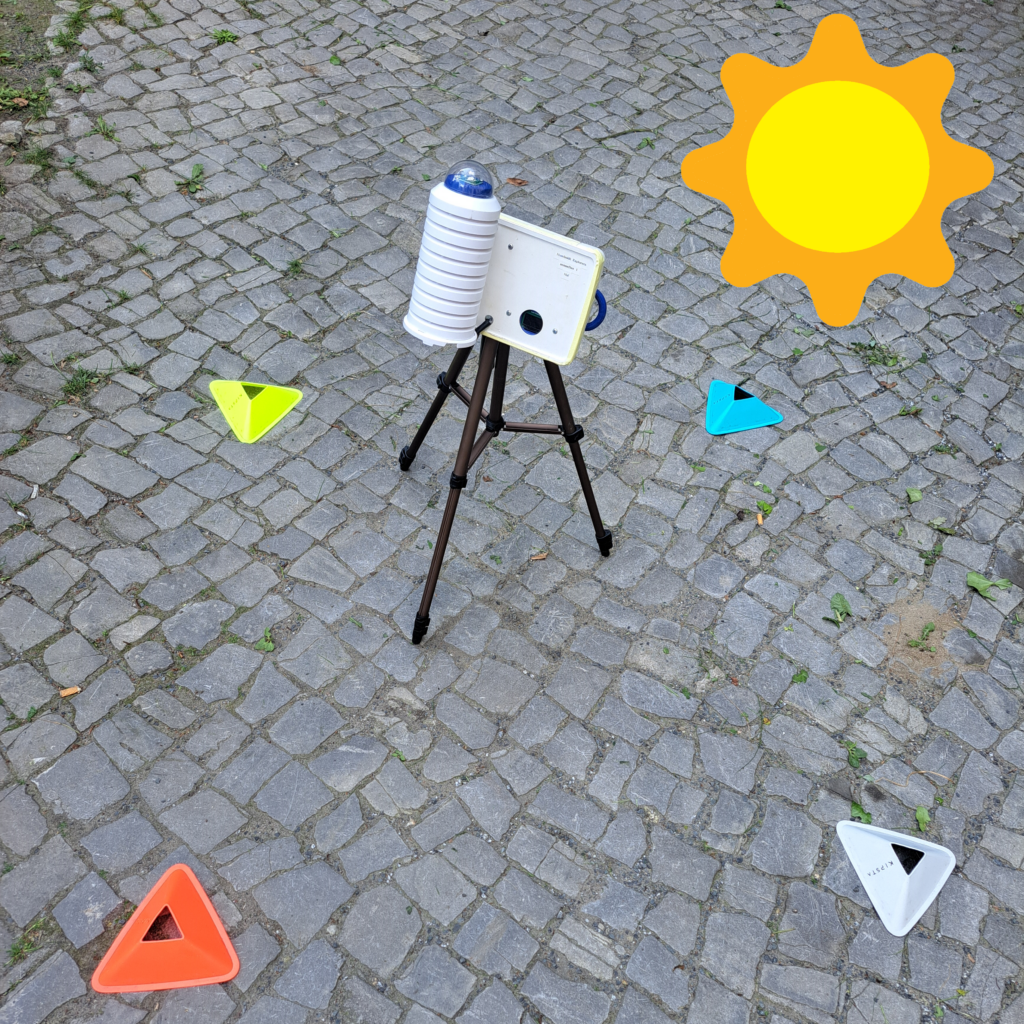

7. Schritt Untersuchungsfläche in der Sonne wählen & aufbauen
Sucht euch nun eine neue Fläche in der Sonne, die ebenfalls aus dem Material besteht, dass euch zugewiesen wurde (Sand/Rasen/Beton/Stein).
ACHTUNG: Die Fläche muss komplett aus diesem Material bestehen, es darf keine Mischung aus z.B. Beton und Rasen sein. Kleinere Lücken sind erlaubt.
Messt mit dem Maßband auf eurer sonnigen Fläche ein Quadrat ab.
Jede Seite soll ein Meter lang sein.
Markiert die 4 Ecken mit je einem Hütchen.
Stellt eure senseBox in eure Untersuchungsfläche.
Achtet darauf, dass ihr die Sensoren der SenseBox nicht mit eurem eigenen Schatten verdeckt!
Checkliste
8. Schritt: Messwerte ablesen und eintragen Runde 4
Die senseBox misst nun wieder automatisch Daten
- zu der Helligkeit in LUX,
- zu der Luftfeuchtigkeit in %,
- sowie zu der Lufttemperatur in °C.
– eventuell Icons einfügen, wenn es welche gibt? –
SenseBox-Profi 1 liest nun die Messwerte für eure*n Protokollant*in laut vor.
Der*Die Protokollant*in trägt die Messwerte in der Tabelle unten in der Spalte MESSUNG 1 ein.
– insert Tabelle mit Überschrift: Messung in der Sonne –
SenseBox-Profi 1 misst außerdem die Oberflächentemperatur °C mit dem Infrarot-Oberflächenthermometer und liest sie laut vor.
Der*Die Protokollant*in trägt diesen Messwert ebenfalls in der Tabelle unten in der Spalte MESSUNG 1 ein.
Checkliste
9. Schritt: Messwerte ablesen und eintragen Runde 5
SenseBox-Profi 2 verstellt nun die SenseBox innerhalb eurer Schatten-Fläche um wenige Zentimeter, um weitere Messwerte zu erheben.
SenseBox-Profi 2 liest nun die neuen Messwerte für eure*n Protokollant*in laut vor.
Der*Die Protokollant*in trägt die Messwerte in der Tabelle unten in der Spalte MESSUNG 2 ein.
– insert Tabelle-
SenseBox-Profi 2 misst außerdem erneut die Oberflächentemperatur °C mit dem Infrarot-Oberflächenthermometer und liest sie laut vor.
Der*Die Protokollant*in trägt diesen Messwert ebenfalls in der Tabelle unten in der Spalte MESSUNG 2 ein.
Checkliste
10. Schritt: Messwerte ablesen und eintragen Runde 6
SenseBox-Profi 3 verstellt nun die SenseBox innerhalb eurer Fläche ein letztes Mal um wenige Zentimeter, um weitere Messwerte zu erheben.
SenseBox-Profi 3 liest nun die neuen Messwerte für eure*n Protokollant*in laut vor.
Der*Die Protokollant*in trägt die Messwerte in der Tabelle unten in der Spalte MESSUNG 3 ein.
SenseBox-Profi 3 misst außerdem erneut die Oberflächentemperatur °C mit dem Infrarot-Oberflächenthermometer und liest sie laut vor.
Der*Die Protokollant*in trägt diesen Messwert ebenfalls in der Tabelle unten in der Spalte MESSUNG 3 ein.
– insert Tabelle –
Checkliste
Datenerhebung abgeschlossen
Alle Schritte wurden bearbeitet. Sehr gut.
Nun bringe alle Materialien nach drinnen. Setz dich auf deinen Platz und sei einfach ruhig.
Tabelle
Messungen im Schatten
| Messung 1 | Messung 2 | Messung 3 | Mittelwert | |
| Helligkeit in LUX | ||||
| Lufttemperatur in °C | ||||
| Luftfeuchtigkeit in % | ||||
| Oberflächen- temperatur °C |
Messungen in der Sonne
| Messung 1 | Messung 2 | Messung 3 | Mittelwert | |
| Helligkeit in LUX | ||||
| Lufttemperatur in °C | ||||
| Luftfeuchtigkeit in % | ||||
| Oberflächen- temperatur °C |
